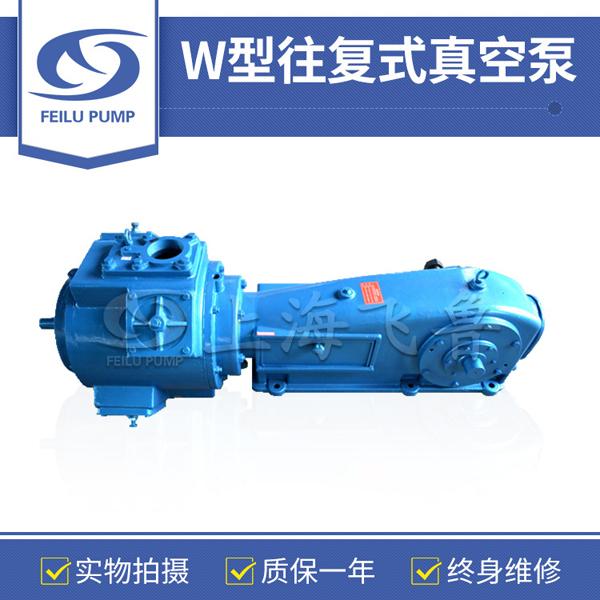

W型往復式真空泵是獲得粗真空的基本真空設備之一，W型往復式真空泵是廣大企業比較熟悉和廣泛使用的一種真空設備，W型往復式真空泵是通過活塞的往復式運動在氣缸內不斷使氣體膨脹和壓縮，并通過進排氣閥片完成吸排氣工作從而獲得真空。
W、WY型真空泵已被廣泛的應用于各工業部門中。例如化工或食品工業中的真空蒸餾，蒸發、結晶、干燥和過濾，真空冶金工業中的除氣、電氣工業上的侵滲等。
1、氣閥是固定的實行自動配氣，運動部件少，因而操作簡單。
2、機械傳動部件也抽氣部分分隔在兩個腔體內，保證機械傳動部分不致受被抽氣體的污染，保持良好的潤滑狀態，因而特別適合化學工業的各種應用。
3、屬于最傳統的真空泵，最為人所知，因而使用、維護起來比較方便。
4、往復式真空泵對于抽除腐蝕性或含有顆粒狀灰塵的氣體是不適用。
|
型號 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
|
|
抽氣速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
|
|
極限壓力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
|
|
轉速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
|
|
配用電機（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
|
|
汽缸直徑x行程 |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
|
|
(mm) |
|||||||||
|
氣管直徑 |
進 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
|
(mm) |
出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
|
水管直徑 |
進 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
|
（mm) |
出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
|
體積 |
長 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
|
寬 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
|
|
高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |
|
W型往復式真空泵的結構概要和工作原理：
W、WY型往復式活塞真空泵，是獲得粗真空的主要設備之一，它用于從密閉容器中或反應鍋中抽除空氣或其他氣體，它不適用于抽腐蝕性的氣體或者帶有硬顆粒灰粉的氣體。它的結構由兩個主要部分組成：機械傳動部分和氣體流通部分。
1、機械傳動部分：
機械傳動部分整個機構原件在一個封閉的機體內，真空泵曲軸被支承在機體兩旁的圓錐滾子軸承中。曲軸一端裝有一個大帶輪，以驅動傳動部分。連桿把曲軸的軸頸和十字頭連接起來?；钊麠U的一端裝有一個大帶輪，以驅動傳動部分。另一端裝在活塞的錐孔并以螺母固定之。電動機和裝在軸上的小帶輪通過三角膠帶帶動曲軸旋轉，這樣通過連桿和十字頭的作用，使活塞在氣缸中作往復運動。
連桿曲軸機構在機體內運動時，使油池中的潤滑油飛濺以潤滑軸承、曲軸頸、十字頭和滑倒等摩擦表面。為了便于檢查和維修傳動機構，機體兩側和后面裝有可拆卸的門蓋，在后面蓋上裝有油窗以指示機體內油池的油面高度。
2、氣體流通部分：
氣室和汽缸鑄成整體，氣室上面裝有進氣閥為進氣口，氣室下面裝有排氣閥為排氣口，在閥的氣槽上有閥片和螺旋彈簧組成逆止閥，以控制進排氣和自動完成配氣作用。
氣缸內有一個活塞，活塞上裝有活塞環，保證被活塞間隔的氣缸兩端氣密?；钊跉飧變?nèi)作往復運動時，不斷的改變氣缸兩端是容積，一端面積擴大吸入氣體，另一端積縮小排出氣體?；钊蜌忾y的聯合作用，周期的完成真空泵的吸氣和排氣作用。
流動在氣缸水套的冷卻水，把氣缸中因氣體被壓縮面產生的熱量和因金屬表面摩擦而產生的熱量帶去，使氣缸不至過熱。冷卻水從氣缸蓋下面進水流入，經過水套在氣缸頸上面出水口流出真空泵。
氣缸內壁與活塞環摩擦面，由裝在氣缸上的油杯注入潤滑油潤滑。
